一、應用范圍：

適用于餐廳、酒樓等餐飲業油煙凈化;學校、醫院、工礦企業事業單位食堂油煙凈化;食品加工廠油煙污染治理等等。


二、工作原理：

藍龍LLLP靜電式油煙凈化器，是利用異性相吸的原理，利用外加高壓(14-16KV)直流電而形成二個機性相反的電場，在庫侖力的作用下，使油煙粒子帶電后向收集板移動排斥的力量附在收集版上，從而達到凈化空氣的目的。

該產品比同類產品設計更為合理，體積小，結構采用抽屜式，凈化效率達95%以上，產品易于清洗維護，且安裝簡便。


三、技術特點：

高效：高效捕集不同粒徑的油霧粒子，凈化效率高，從根本上解決了污染轉移問題。(歐美的發達國家均采用此技術)

靈活：模塊化凈化單元可以靈活組合，根據不同的凈化處理量及凈化率要求，單元數量可作適應性調整。

方便：模塊化凈化單元采用分體抽屜式結構，易于安裝、維護、清洗特別方便。

先進：靜電電源控制系統可自動調節電場強度，使凈化設備在長期運行后仍保持較高的凈化效率。

安全：安全系統設計周密，檢修門被打開，高壓電源即自動切斷;高壓電源精心設計成環氧樹脂嚴密封閉的單元體，使用安全可靠;采用了大型機所運用的閃絡跟蹤技術，可配備遠程控制系統，大大提高運行的安全系數。

經濟：使用壽命長、節能高效(比傳統技術節能50%以上)。

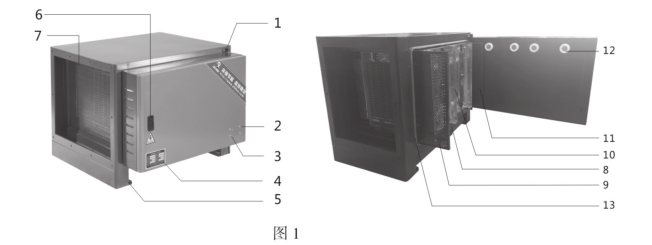

四、產品部件：

1.門軸防雨帽 2.工作指示燈 3.清洗提示指示燈

4.產品標牌 5、固定安裝腳 6.電氣箱門鎖

7.進或出風法蘭 8.油盤 9.前置過濾網

10.電場 11.后置過濾網 12.高壓絕緣子 13.密封條

14、高壓接線柱 15、中壓接線柱 16.高壓供應器

17、空氣開關 18、行程開關 19、冷卻風扇 20.接線排




21.高壓區導電板通電觸頭   22.中壓區導電板通電觸頭

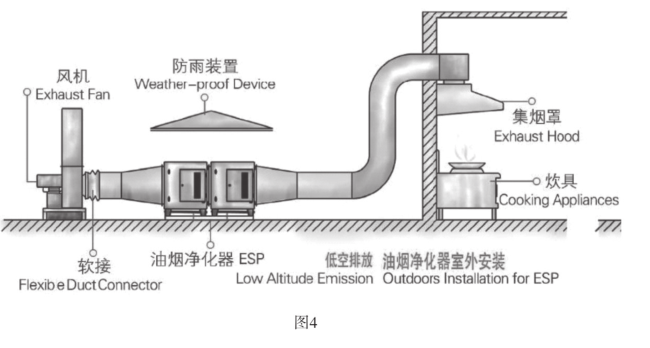

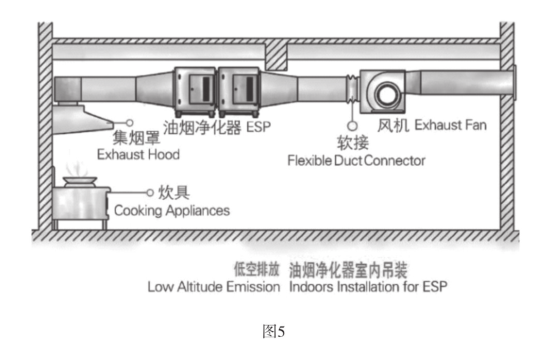

五、安裝圖示：

六、安裝注意事項：

鄭重警告：油煙凈化器電氣系統務必可靠接地

1. 凈化系統內通風量應在凈化器定額處理風量內;

2. 凈化器安裝應保證，否則，凈化器收集的油會被風機吸出，或放油時不能將凈化器內的油放盡;

3. 管道內風速應設計在8-10m/s;

4. 彎頭中線半徑≥1.5D(若不滿足此條件，則變徑風管會成倍增大)

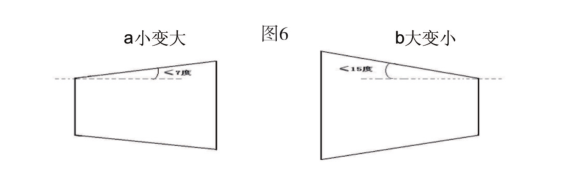

5. 變徑管(小變大)斜邊與軸線夾角≤7度(若不滿足此條件，應考慮合理安裝導流板。否則，凈化器凈化效率將大幅度降低，達不到最好凈化效率)。

6. 變徑管(大變小)斜邊與軸線夾角≤15度(若不滿足此條件，應考慮合理安裝導流板。否則，凈化器不能發揮其效能)。如圖6(b)所示;

7. 凈化器進風口之前應有一段≥2.5D的直管(若不滿足此條件，應考慮合理安裝氣流均布和導流板，否則，凈化不能發揮其效能);

8. 風機應安裝減震器;

9. 風機進出風口應安裝軟連接;

10. 凈化器必須可靠接地(凈化器有3根線，紅線和綠線接220V，黃綠線接地)


七、風向問題

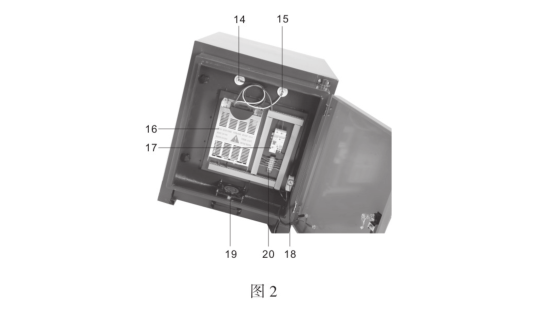

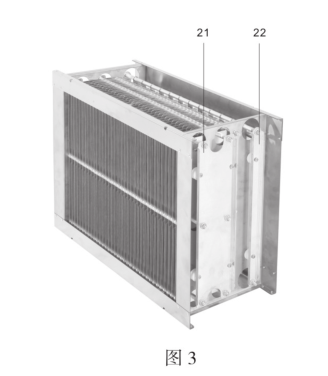

設備出廠均設定為左進風口(面對凈化器電氣箱的門，風向流動由左向右側為左進風，反之為右進風)。若現場需用右進風，按圖3所示之電場旋轉180度(27標識與實際風向一致)，將彈簧接頭由下方移至上方，再將圖2中15、16上的電線兌換則完成了由左進風調整為右進風之過程。


八、通電測試

凈化器有3根出線，紅線和綠線接220V/AV，黃綠線接地，接地電阻應小于2歐姆。接通凈化器電源，此時凈化器綠燈開始閃爍，約3-5秒后，紅綠燈同時亮起，電場有輕微連續平穩的“哧”靜電放電聲音，視為正常工作。

通電調試時，凈化器內偶爾有連續“啪、啪”的高壓放電聲，此為正常現象。若出現連續“啪、啪。。。”的高壓放電聲，此時說明電場低壓區有異常(諸如廚房點火用的紙屑、新安裝的風管內殘留的雜物)，此時應關閉凈化器電源，打開電場清理異物，排除后重新啟動凈化器。如還有異常，請通知維修站。


九、使用

1. 凈化器正常工作時，電場發出輕微的“哧”靜電放電聲。綠燈、紅燈亮(圖1中的3)

2. 在凈化器工作時，偶然出現“啪、啪”的高壓放電聲，此為正?，F(xiàn)象。

3. 凈化器使用時出現綠燈閃爍，并伴有“啪、啪”放電聲，此說明凈化器需要清洗。若不清洗，凈化器將自動判別后進入保護狀態。

4. 凈化器使用中出現紅燈亮，綠燈不亮，此說明凈化器已進入自動保護狀態，停止工作。清洗電場后，凈化器可進入正常工作狀態。

5. 凈化器應定期放油，防止凈化器集油盤滿后漏油。

6. 凈化器的清洗周期為1-3個月(視使用情況可適當延長或縮短)

7. 嚴禁非專業人員拆裝、調試、維修凈化器，發生故障時應及時關閉電源，由本公司維修人員進行檢修。


十、清洗保養

在確認電源斷開的情況下打開電場倉門，依次取出各電場。(注意：在進行以上操作時不要碰傷電場主體或箱體上任何絕緣件，否則更換)

需清洗的部件：高壓絕緣子、電場、機箱內導槽。

高壓絕緣子清洗方法：用酒精對其進行擦拭，擦拭到看上去十分清潔為止。

電場清洗方法如下：

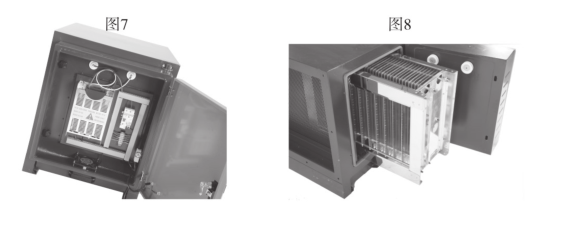

1.關閉凈化器(如圖7) 2.旋開門栓，雙手取出電場(圖8)

3.注意接觸件位置(圖9)

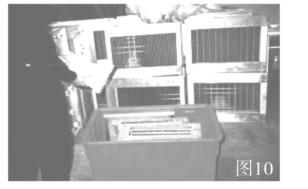

4.倒入工業燒堿，燒堿與水的比例為1:30，并加入40度熱水浸泡約15分鐘，再以清水沖洗5分鐘。(圖10)

5.清洗后應晾干，并依原方向放(圖11)回靜電機內并啟動風機吹干。




十一、常見故障及排除

1. 開機紅綠燈均不亮：

a、 查看220V電源是否接通，并查看電源線是否接錯;

b、 查看清洗提示控制器上保險管是否斷，若斷則更換之(2A);

c、 查看空氣開關是否合上;

d、 查看行和開關是否合上;

2. 開機紅燈亮，綠燈也亮：

a、 輸入電壓太低;

b、 凈化器超載;

c、 電場變形;

d、 絕緣材料擊穿。

3、遇特殊情況，通知維修站修復。

4、凈化器接22V電源，且火線和零線需在同一漏電開關下，如不在同一開關下，啟動將會跳閘
